制作触摸片
将铝箔纸剪成一块约3×3厘米的正方形贴在硬纸板上,用杜邦线从铝箔引出一根连接线。

Admin User
LV11项目作者
制作一个用手指触摸金属片就能控制亮灭的感应灯!你将了解人体也是导体、能改变电路电容值的有趣原理。触摸感应是智能手机屏幕的基础技术,通过这个项目初步认识电容感应的概念。
5
步骤
7
材料
0
完成
0
投币
7
种材料
0
人完成
0
投币
安全提醒
制作或观察时请确认环境安全,必要时在成人或老师陪同下完成。
Arduino UNO 开发板
LED灯珠 1颗
220Ω电阻
1MΩ电阻
铝箔纸
作为触摸片
面包板和杜邦线
USB数据线和电脑
将铝箔纸剪成一块约3×3厘米的正方形贴在硬纸板上,用杜邦线从铝箔引出一根连接线。

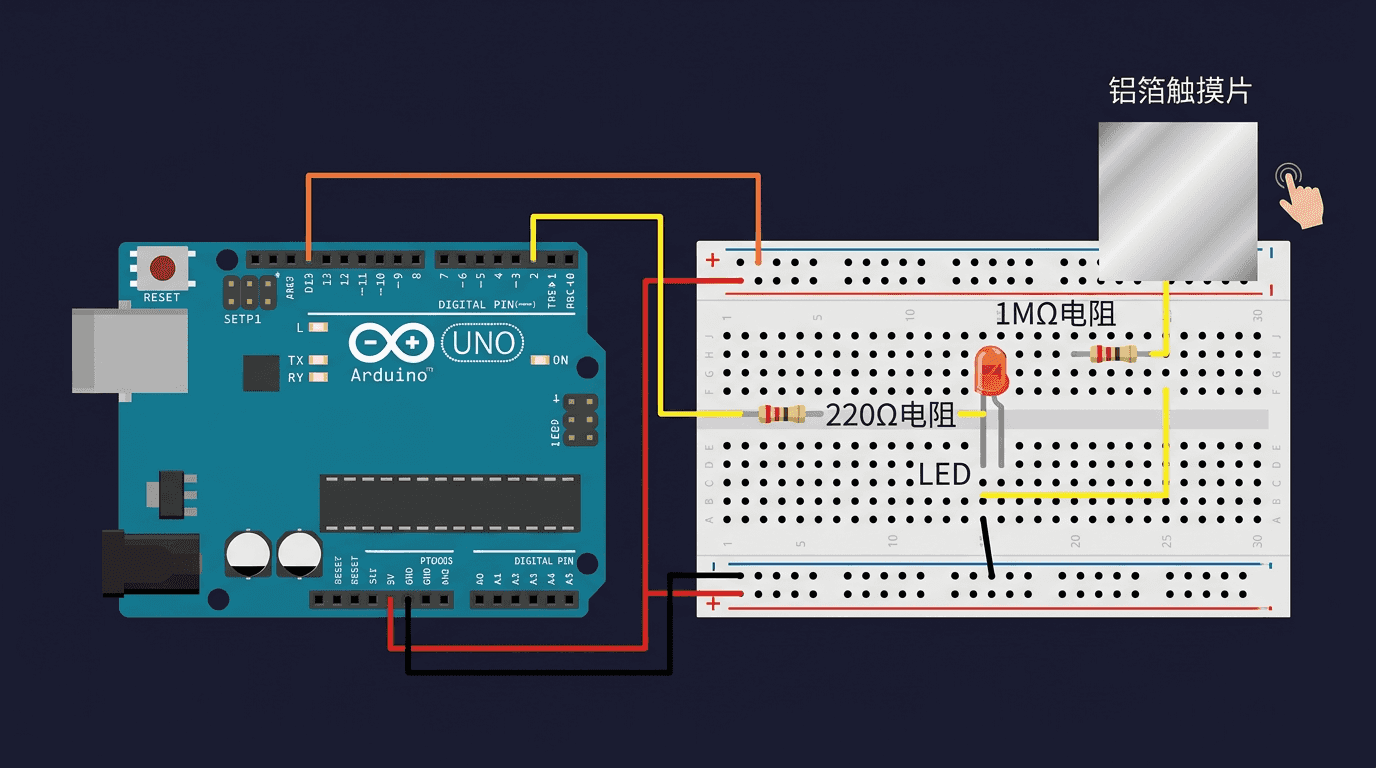

在面包板上将LED串联220Ω电阻连接到Arduino一个数字引脚,将触摸片通过1MΩ电阻连接到另一个引脚。
还没有评论,快来抢沙发吧!
使用Arduino的CapacitiveSensor库编写程序,检测触摸片上的电容变化,超过阈值时切换LED状态。
上传程序后用手指触摸铝箔片,观察LED是否在每次触摸时切换亮灭,调整灵敏度阈值。
为触摸感应灯设计一个外壳,将触摸片做成有趣的形状(如手掌、星星),完成一盏触控灯。
