项目简介

用纸板制作一套含有多对齿轮的传动装置，实现变速和方向改变。你将深入理解齿轮组的传动比概念，学习如何通过齿轮组合实现加速、减速和改变旋转方向。

1. 1

   准备材料

   厚瓦楞纸板、竹签若干 等 7 种

   共 7 种材料

   厚瓦楞纸板适量竹签若干1 个泡沫板1 个圆规和量角器1 个热熔胶枪适量美工刀和剪刀1 个彩色笔1 个
2. 2

   设计齿轮组

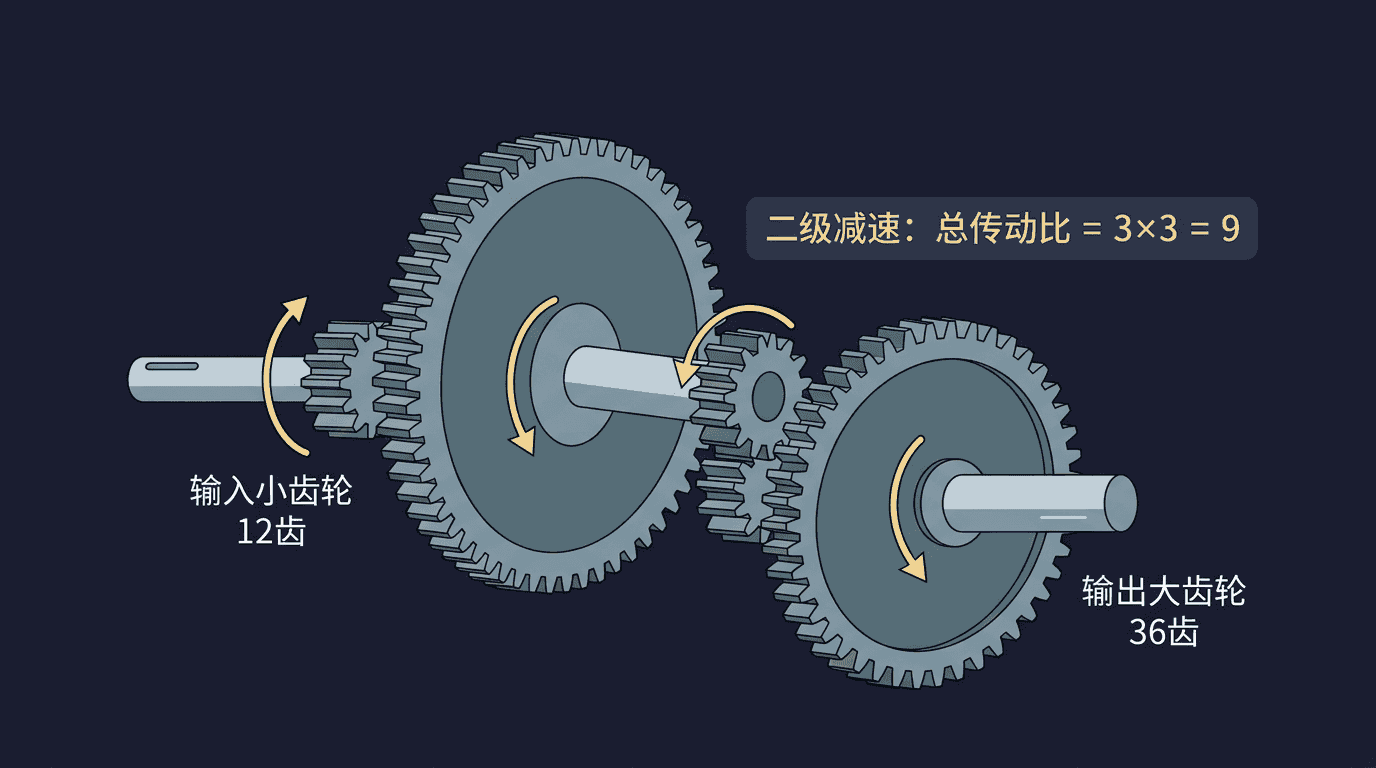

   画出传动方案草图：输入轴上的小齿轮驱动中间轴上的大齿轮（减速），中间轴上的另一个小齿轮再驱动输出轴上的大齿轮（二级减速）。





   画出传动方案草图：输入轴上的小齿轮驱动中间轴上的大齿轮（减速），中间轴上的另一个小齿轮再驱动输出轴上的大齿轮（二级减速）。

3. 3

   精确制齿

   用圆规画出4个齿轮：两大两小，用量角器等分齿距确保各齿轮的齿距完全相同，仔细裁剪。

   用圆规画出4个齿轮：两大两小，用量角器等分齿距确保各齿轮的齿距完全相同，仔细裁剪。

4. 4

   组装中间轴

   在同一根竹签轴上固定一大一小两个齿轮，大齿轮接收上级动力，小齿轮传递给下级。

   在同一根竹签轴上固定一大一小两个齿轮，大齿轮接收上级动力，小齿轮传递给下级。

5. 5

   安装到底板

   将三根轴依次安装到底板上，调整间距使每对齿轮完美咬合，能顺畅转动。

   将三根轴依次安装到底板上，调整间距使每对齿轮完美咬合，能顺畅转动。

6. 6

   测试传动比

   慢转输入轴一圈，数输出轴转了几圈（或几分之几圈），计算出总传动比并用彩色标记各齿轮方便观察。

   慢转输入轴一圈，数输出轴转了几圈（或几分之几圈），计算出总传动比并用彩色标记各齿轮方便观察。

7. 7

   变速实验

   交换齿轮的大小搭配方式，体验加速和减速的不同效果，理解齿轮组在自行车变速器和钟表中的应用。

   交换齿轮的大小搭配方式，体验加速和减速的不同效果，理解齿轮组在自行车变速器和钟表中的应用。
