项目简介

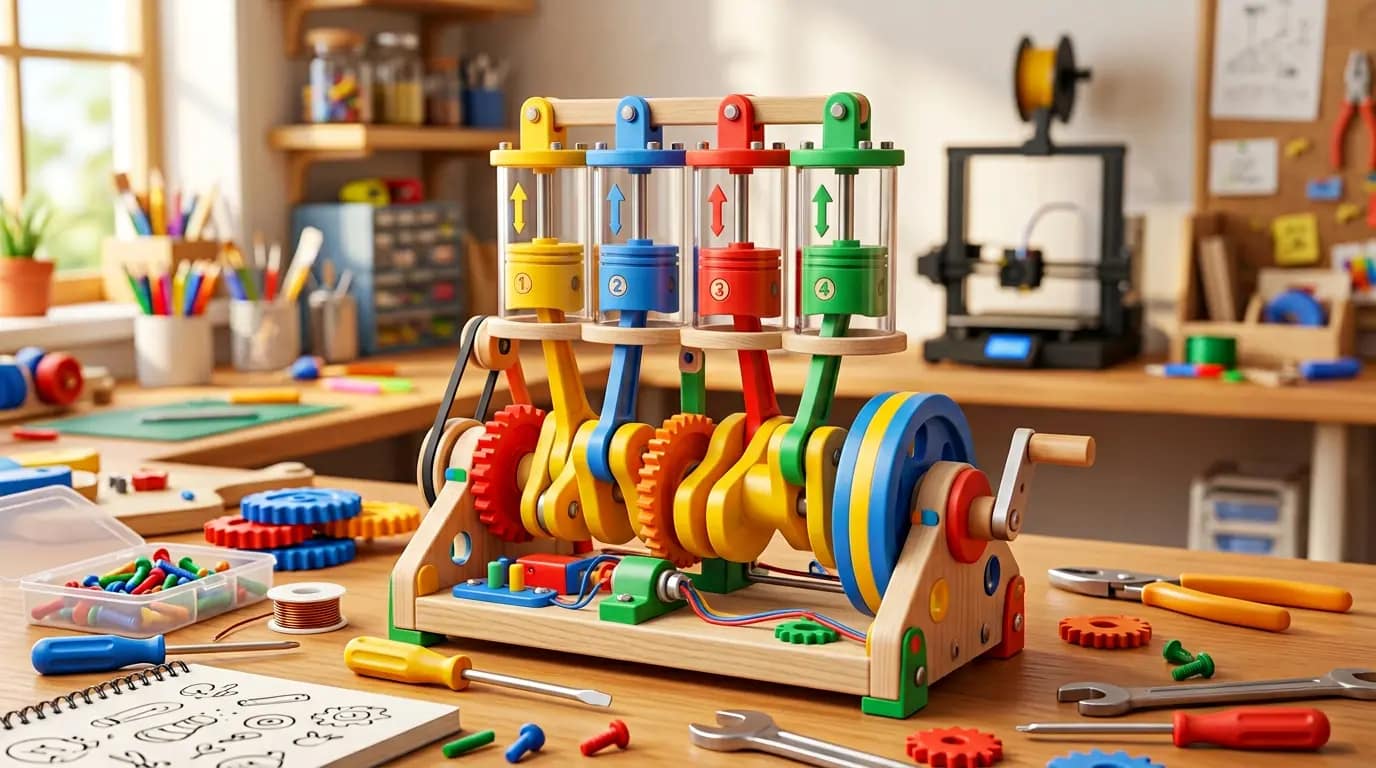

制作一个活塞式发动机的工作模型，展示曲柄连杆机构如何将活塞的直线往复运动转化为曲轴的旋转运动。你将理解汽车发动机最核心的机械原理，感受工程设计的精妙之处。

1. 1

   准备材料

   厚硬纸板、粗铁丝或衣架铁丝 等 7 种

   共 7 种材料

   厚硬纸板适量粗铁丝或衣架铁丝1 个竹签和吸管1 个小木块或泡沫块1 个热熔胶枪适量钳子1 个圆规和直尺1 个
2. 2

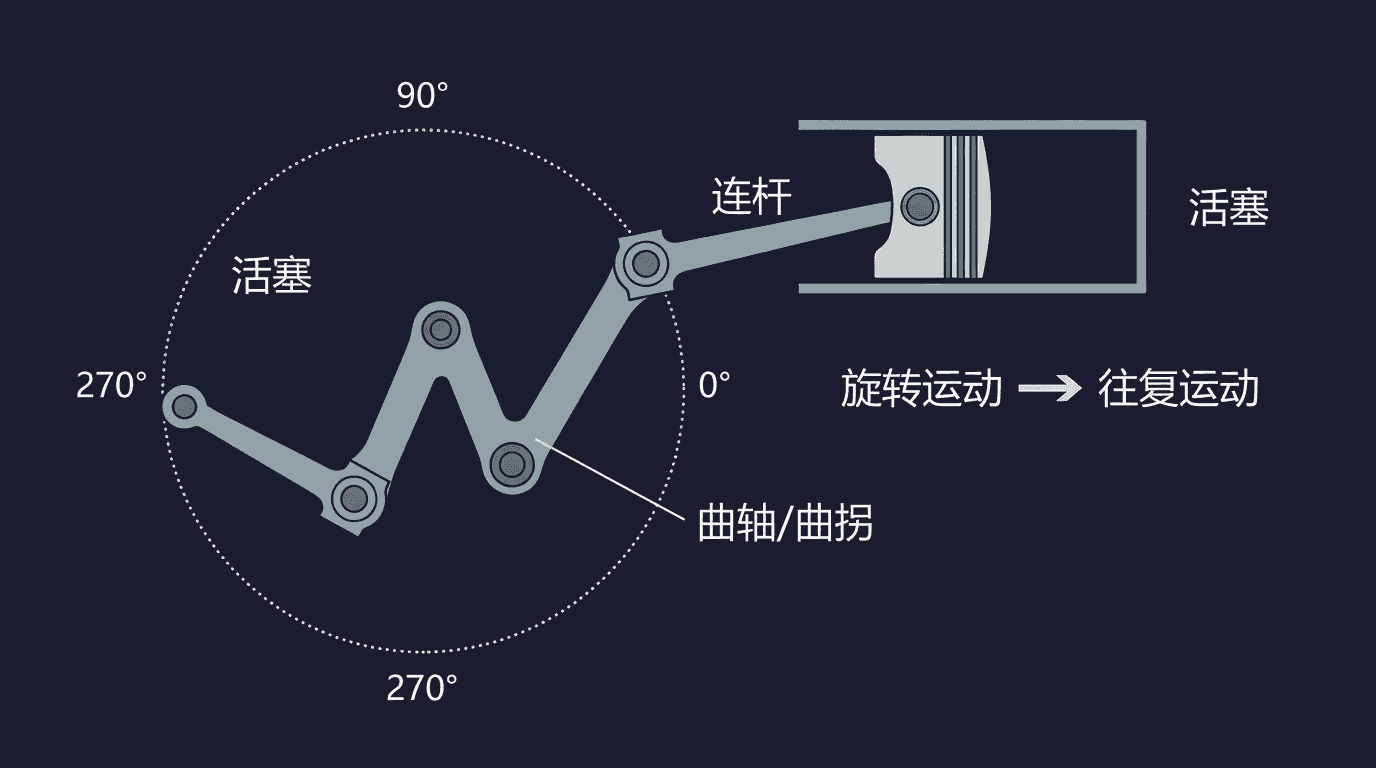

   制作曲轴

   用钳子将粗铁丝弯折成曲轴形状：中间弯出一个偏心的"Z"形曲拐，两端是直线轴段，曲拐偏移量决定活塞行程。





   用钳子将粗铁丝弯折成曲轴形状：中间弯出一个偏心的"Z"形曲拐，两端是直线轴段，曲拐偏移量决定活塞行程。

3. 3

   制作汽缸

   用硬纸板卷成圆筒作为汽缸，内径略大于活塞块，使活塞能在缸内顺畅滑动。

   用硬纸板卷成圆筒作为汽缸，内径略大于活塞块，使活塞能在缸内顺畅滑动。

4. 4

   制作活塞和连杆

   将小木块修整为能在汽缸内滑动的活塞，用竹签作为连杆连接活塞底部和曲轴的曲拐销。

   将小木块修整为能在汽缸内滑动的活塞，用竹签作为连杆连接活塞底部和曲轴的曲拐销。

5. 5

   搭建框架

   制作一个纸板支架固定汽缸和曲轴的两个轴承座，确保曲轴能自由旋转且连杆运动顺畅。

   制作一个纸板支架固定汽缸和曲轴的两个轴承座，确保曲轴能自由旋转且连杆运动顺畅。

6. 6

   运转测试

   转动曲轴手柄，观察活塞在汽缸内做上下往复运动。反过来推拉活塞，也能带动曲轴旋转。

   转动曲轴手柄，观察活塞在汽缸内做上下往复运动。反过来推拉活塞，也能带动曲轴旋转。

7. 7

   原理对照

   与真实发动机对比：燃料爆炸推动活塞下行（做功冲程），通过连杆驱动曲轴旋转，飞轮的惯性帮助完成排气和进气冲程。

   与真实发动机对比：燃料爆炸推动活塞下行（做功冲程），通过连杆驱动曲轴旋转，飞轮的惯性帮助完成排气和进气冲程。
